FPD13可視流量開關在線式安裝，機械式流量開關，用于液體或氣體介質。堅固的塑料，鋁或不銹鋼外殼可選。

極小的壓力損失，良好的重復性,抗污能力.機械部分與電子部分完全隔離，適用于小流量經濟型。3倍于原FP10的活塞行程使設定精度更加精確。帶有開關設定刻度,用戶無須在現場設定。LED顯示開關狀態,雙開關量輸出可供選擇。應用：氣液兩用型，工業自動化/ 機械設備/ 空氣壓縮工業/ 制冷及空調。

技術參數
△設定范圍: 詳見參數表
△精確度: ±5%總量程
△遲滯: 視開關點而定，最小0.5L/Min,最大100L/min.
△開關設定刻度: 是在介質為水,溫度20℃,水平安裝狀態進行標定的。安裝位置,介質和溫度變化會對開關值
△LED顯示：略有影響直流供電LED顯示開關狀態，交流無LED顯示。
△接線方式： M12 接插件航空插頭
△輸出: 干簧開關 , 容量 24VDC / 250VAC ,100mA
△耐壓: 50bar(陽極化鋁)，接口G1/4 G3/8 G1/2 G3/4 G1
△平均壓力損失: 0.3bar(在25L/min)
△介質溫度: 最大90℃，防護等級： IP65(IP67可定制）
△ F6FP10N…GP材質 外殼: POM塑料，
活塞: POM塑料，彈簧: 不銹鋼，密封: NBR
△ F6FP10N…GA材質 外殼: 陽極氧化鋁
活塞: POM塑料，彈簧: 不銹鋼，密封: NBR

常用型號：

FPD13-008...A(k)008…
FPD13-010...A(k)008…
FPD13-015...A(k)008…
FPD13-020…A(k)008…
FPD13-025...A(k)008…
FPD13-008...A(k)015…
FPD13-010...A(k)015…
FPD13-015...A(k)015…
FPD13-020…A(k)015…
FPD13-025...A(k)015…
FPD13-015...A(k)028…
FPD13-020…A(k)030…
FPD13-025...A(k)040…
FPD13-020…A(k)070…
FPD13-025...A(k)070…

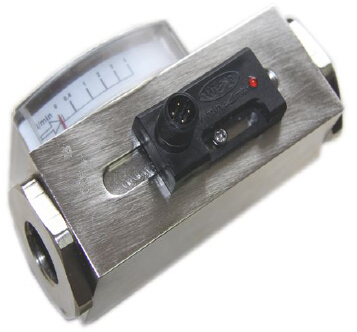

FPD13活塞式流量開關圖片

流量開關接線圖：

附件-四芯插件：

ST04-PU02FG ST04-PU-05FW

活塞式流量開關訂貨型號：

訂貨時請注明介質流向，介質種類，管徑用期望設定值，若是氣體介質，請注明壓力（表壓、絕壓）溫度及介質種類。
