-用于底板安裝:
安裝面按 DIN24340 D型
ISO5781和 CETOP-RP121H,
-2種調整元件
●旋鈕●帶護罩的調節螺栓
-4種壓力設定 50 100 210 350BAR
-可選擇帶單向閥
-NG:10通徑和20通徑

WGIR(R)是座閥式兩級壓力減壓閥,適用于液壓系統中。①、主閥②、帶壓力調整的先導閥④。在靜態位置，閥打開，油液可以自由地從油口。油口 RWGIR型減壓閥用于二次回路壓力控制，其組成主要包括減壓插件B經減壓插件進入油口AA的壓力作用在減壓插件的底側，經減壓閥芯中的阻尼孔作用于減壓插件的彈簧加載側，并經主閥內部油路作用于先導閥。當油口A的壓力和先導閥調定壓力平衡時，起減壓作用，可獲得期望的減壓壓力。當油口A的壓力大于先導閥調定壓力時，減壓插件關閉，油路B到油路A隨之關閉。 WGIR型減壓閥為帶單向閥的減壓閥，油液可由油口A通過單向閥直接流到油口B。 WGIR WGIRR 20 V-/***/ WGIRR，流量至30L/min.

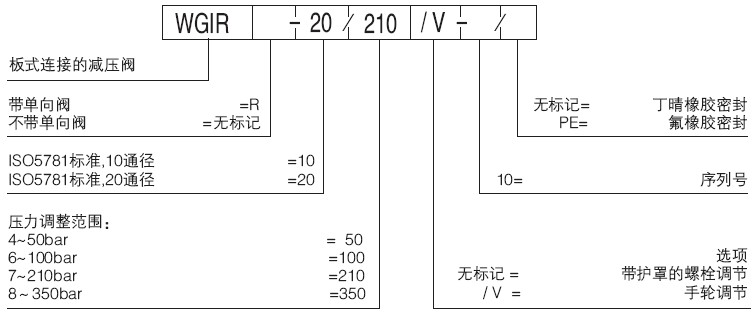

板式連接的減壓閥帶單向閥 =R不=無標記帶單向閥壓力調整范圍： 6~100bar =100 210 =210～5 4~50bar = 50 7~ bar 8 3 0bar =350 WGIR 20 210 / VISO5781標準,通徑 =10通徑 =20 10ISO5781標準,20選項無標記 =帶護罩的螺栓調節 / V =手輪調節 10=序列號無標記=丁晴橡膠密封 PE=氟橡膠密封。

WGIRR-20先導式減壓閥圖片

WGIR-10先導式減壓閥訂貨型號：

WGIRR-10/210V減壓閥常用型號：

WGIR-10/50-24DC WGIR-10/100-220AC WGIR-10/210 WGIR-10/350/V

WGIRR-20/50-24DC WGIRR-20/100-220AC WGIR-20/210 10 WGIR-20/350/V
